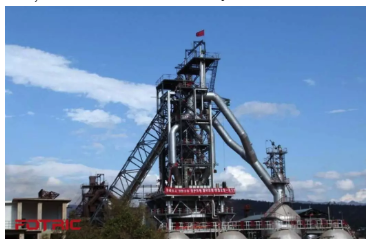

　　高炉是用钢板作炉壳，壳内砌耐火砖内衬。高炉本体自上而下分为炉喉、炉身、炉腰、炉腹、炉缸 5 部分。由于高炉炼铁技术经济指标良好，工艺简单，生产量大，劳动生产效率高，能耗低等优点，是现代炼铁的主要方法。

　　高炉开炉之后，整个系统日以继夜地连续生产，除了计划检修和特殊事故暂时停歇外，一代高炉（从开炉到大修停炉为一代）能连续生产几年到十几年。

　　高炉冶炼过程是一个连续的、大规模的、高温生产过程，其稳定顺行至关重要。生产中，无论哪个环节出现故障，都有可能导致整个系统的停工，造成严重经济损失，甚至威胁到工作人员的生命安全。

　　1、为何检测高炉耐材？

　　高炉本体由于长期工作于高温状态，内部炉衬是用能够抵抗高温和化学侵蚀作用的耐火材料砌筑成。炉衬的主要作用是构成工作空间，减少散热损失，以及保护金属结构件免遭热应力和化学侵蚀作用。

　　耐火材料的好坏，不仅决定了生产工艺的效率，也对高炉和操作人员的安全起到了至关重要的作用。所以在高炉冶炼中，炉体表面温度监控，一直是需要重点关注并持续改进的难点。

　　因为一旦耐火材料出现裂缝或脱落，炉内高温铁水（1350℃左右）就会顺着裂缝或者脱落部位直接泄漏到水冷系统、保温系统、炉壁，严重会造成整个高炉报废甚至人员人身安全。

　　炉衬局部减薄则会将局部耐高温材料的高温通过水冷系统、保温系统传递给炉壁。高炉炉体表面温度监控的结果，可以客观体现高炉炉衬的损坏或裂化程度。

　　2、热像仪检测哪里？

　　热像仪是检测温度的一种重要手段，以非接触的测温方式，直观呈现炉体温度图像，通过丰富的图像分析功能，分析过热区的最大温度、过热区大小及位置，从而可以判断出衬里缺陷部位，缺陷严重程度、缺陷面积大小等，进而制定施工方案，指导灌浆造衬施工等。

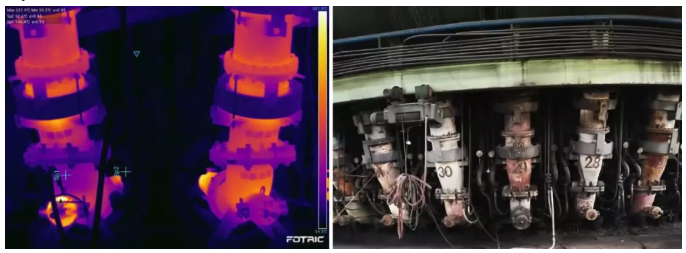

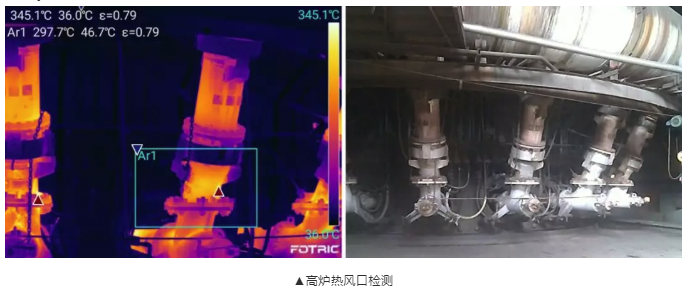

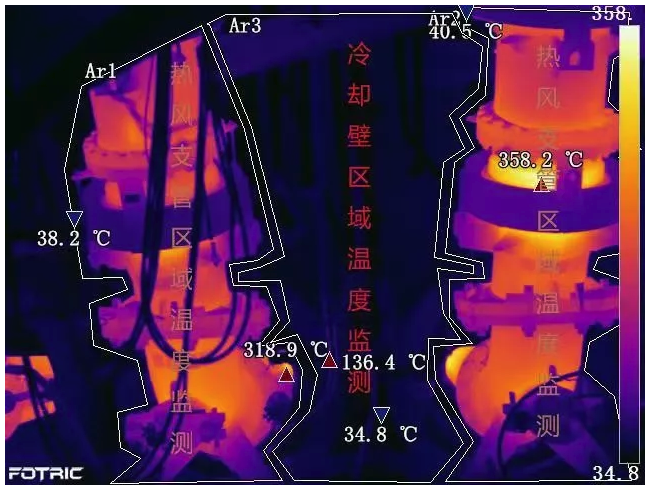

　　1、高炉热风口及冷却壁检测

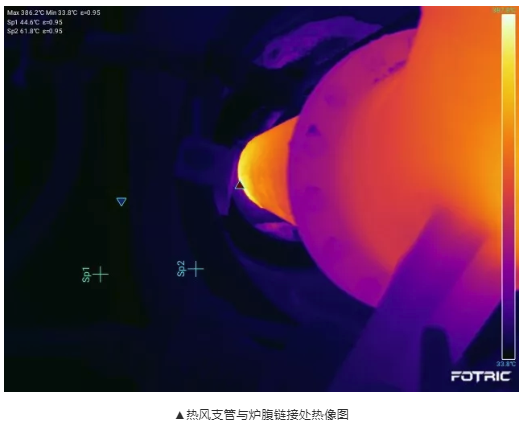

　　热风支管与高炉炉腹的连接处，此处温度很高，属于薄弱环节，易被烧穿，同时损毁冷却壁，使用FOTRIC热像仪检测能及时发现高温点，杜绝穿炉。此外，还可以用来检测热风支管的阀门泄漏情况。

　　2、高炉炉底检测

　　下图是用FOTRIC热像仪拍摄高炉底部，直观看出部分地方温度出现升高，说明这里的耐材出现损耗，需要进行处理。

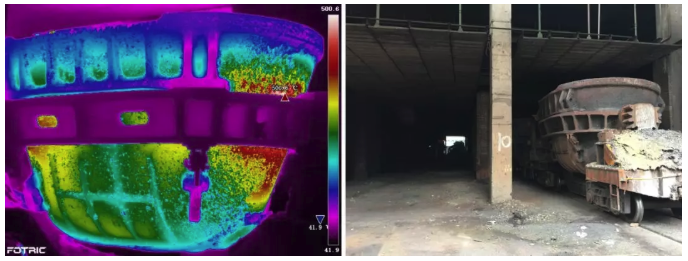

　　3、运渣车检测

　　用FOTRIC热像仪检测以防穿包，同样也适用于检测铁水车。

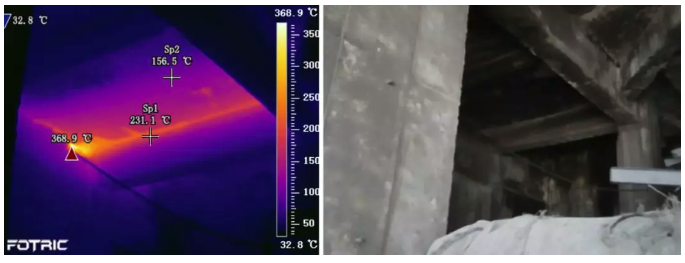

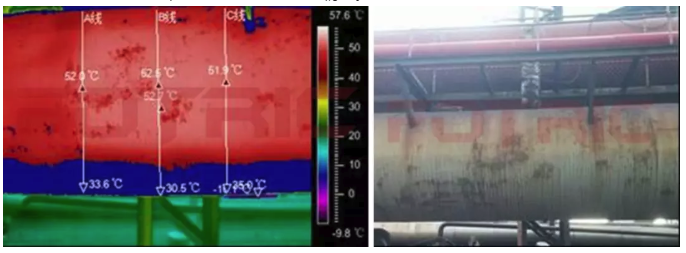

　　4、煤气管道检测

　　高炉的煤气管道，可能出现积灰。由于积灰部位有大量的灰隔绝温度，这里的温度比较低，运用FOTRIC热像仪直观呈像，方便快速地了解积灰情况。

　　3、FOTRIC热像仪满足你

　　检测高炉，推荐使用FOTRIC热像仪，巡检与在线两种方式均可满足。

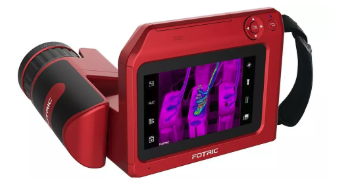

　　1、FOTRIC 360诊断型热像仪

　　手持便携，灵活巡检。配置180°上下旋转镜头，高清5.5寸OLED触摸屏、3块可充电锂电池，还具有丰富的现场诊断功能，比如本机即时分析热像图、相间温差计算功能、高温差均衡成像技术等。

　　2、FOTRIC 600测温型在线热像仪

　　拥有测温精准，24小时实时监控，发现安全隐患能及时报警等诸多优点。具备网络中断恢复、设备断电重启自动重连功能，大幅降低后期维护成本。
