据说管道泄漏难查?那是方法不对!

日期:2019-07-29 浏览次数:980
0
  管道是用管子、管子联接件和阀门等联接成的用于输送气体、液体或带固体颗粒的流体的装置。管道的用途很广泛,主要用在给水、排水、供热、供煤气、长距离输送石油和天然气、农业灌溉、水力工程和各种工业装置中。

  保障管道正常作业,时常检测少不了,本期就给大家介绍热像仪在管道检测中的应用。

  1、管道保温检测

  对于蒸汽管道、高温管道、低温管道以及有防烫、防冻要求的管道,需要用保温材料包覆在管道外面,防止管内热(冷)量的损失或产生冻结。对于某些高凝固点的液体管道,为防止液体太粘或凝固而影响输送,还需要加热和保温。

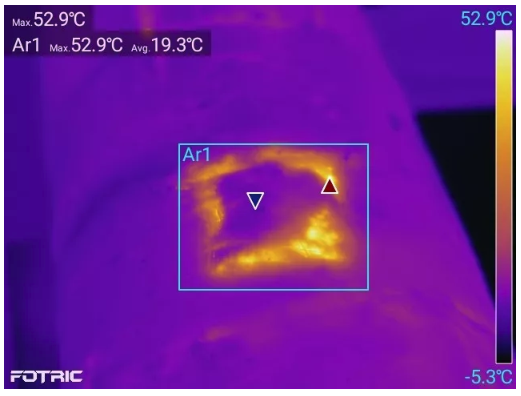

  如果保温效果不好,可能引起能耗增加、管道内凝固堵塞、甚至影响生产或产品质量。使用热像仪可以对管道的表面温度分布情况进行实时成像,快速直观地呈现保温层损坏或缺失的问题,如下图保温层存在损坏。

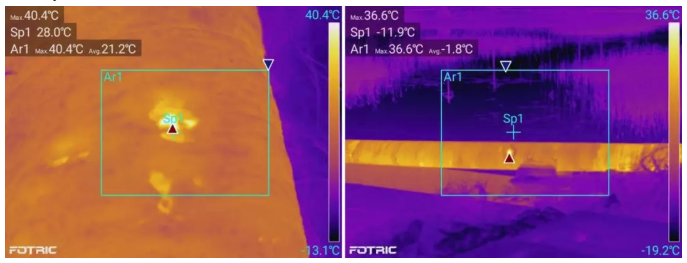

  例如下图输油管道线路巡检,发现部分保温层破损情况,如不及时处理可能导致油温降低凝结,影响传输。


  2、管道泄漏检测

  预防管道泄漏,或及时找到泄漏点,是管道检测中的重要工作。一般管道中流经的气体或液体,如果温度与常温不同,如冷气、热风,在发生泄漏处会出现温度异常,可以用热像仪直接检测出来。

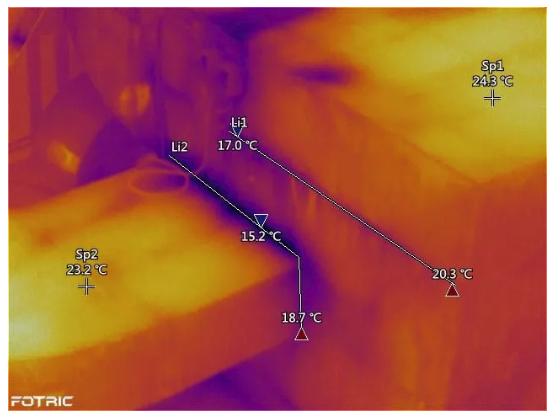

  此外,在管道的接头、转弯等部位,由于气体或液体的冲刷非常容易变薄,引起泄漏,热像仪可以对这些部位进行重点检测。如下图某厂房送风管道,连接处明显温度偏低,需要注意或处理,避免发生泄漏。

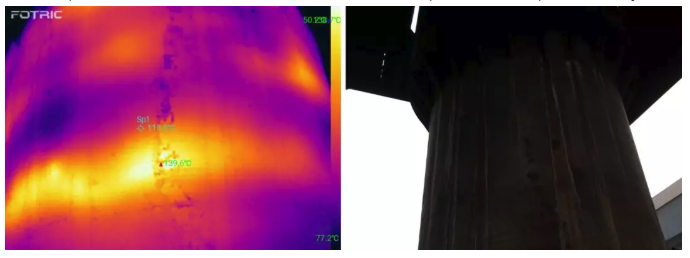

  又如下图,热风炉管道壁最高温度处相比于正常地方高出26℃,管壁可能变薄,需引起重视。

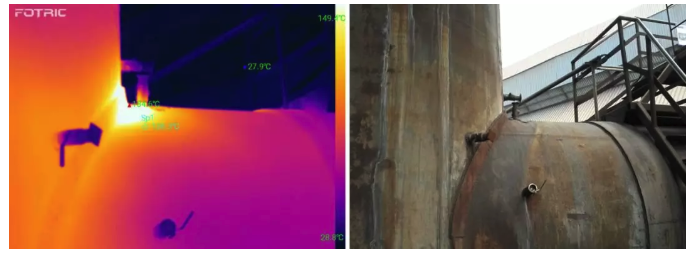

  下方热像图,明显看出热风炉管道转弯连接处的管壁变薄,需要及时处理。


  3、埋地管道检测

  以上是检测人眼能看见的管道,对于埋地管道该怎么办呢?热像仪是探测物体表面的温度,通过热传导原理,倘若埋地管道的温度能传递到地表,依然能用热像仪来检测。

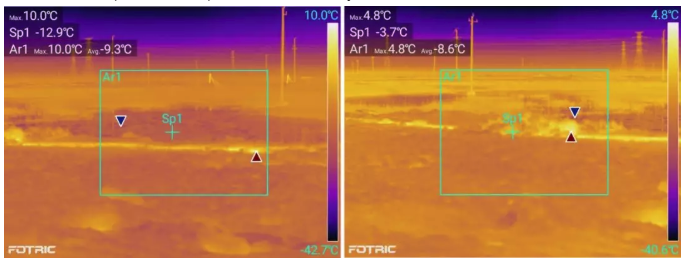

  例如下图的埋地输油管道,热量传递到地表,热像图上清晰显示出轮廓。通过大范围扫视,当发现某处异常高温时,再走近细查,由此提高检测效率。


  又如北方的供暖管道,从锅炉房到达住宅之间,暖气管道埋于地下,一旦发生泄漏,热水流出扩散,用热像仪检测便能看到高温热斑,据此找到泄漏区域,再凿地维修。这种方法,也适用于检测屋内的地暖泄漏。

  4、管道法兰、阀门检测

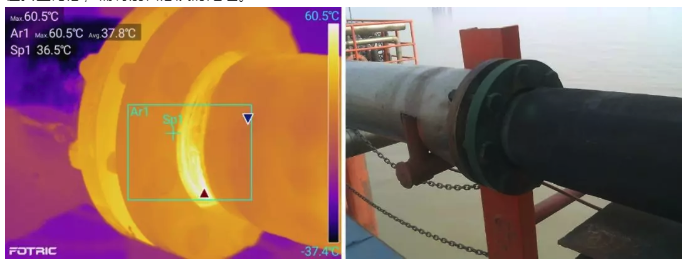

  管道的法兰、阀门也是泄漏的重点检测对象。如下图管道法兰最高温度高于正常温度24℃左右,存在安全隐患,需特别留意及时处理。

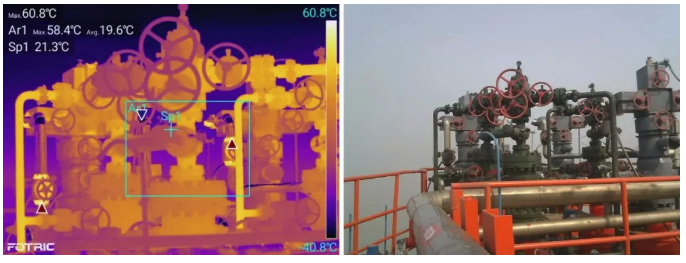

  下图存在众多的阀门,用热像仪来检测泄漏,方便、快捷,而且直观。

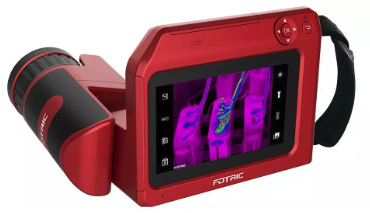

  在检测管道时,使用FOTRIC 360系列热像仪,优势明显:



  1、配置180°上下旋转镜头,只需轻轻往上或往下转动镜头,便可观测到高处与低处的管道,而不用工程师长时间的抬头或弯腰,一来减少工程师的劳累,二来是保证安全的测试距离。

  2、配置高清5.5寸OLED触摸屏,大屏幕上热像图的细节显示更清晰,且触摸屏响应非常灵敏,操作起来和智能手机一样简便。

  3、标配3块可充电锂电池,充满电之后,连续使用15个小时,保障工程师持续巡检不断电,可谓非常贴心。

  4、“本机即时分析热像图”功能,有些紧急的故障,工程师在现场就能诊断分析,可在拍摄前、拍摄画面冻结时、以及热像图保存后再调出三种状态下,直接添加点、线、框来获取温度数据,或设置发射率、温宽、调色板等,进行多维度的分析。

  5、在现场诊断分析时,FOTRIC 360系列的“相间温差计算功能”,快捷计算出任意两个测量区域的温度差值,比如管道异常热点处与正常部位的温度差值,为故障诊断提供科学的数据分析。
