专题:科研热像仪FOTRIC如何选型?

日期:2019-05-22 浏览次数:30
0
  说起FOTRIC科研热像仪,可谓名声在外、广受赞誉。FOTRIC科研热像仪被北京大学、清华大学、复旦大学、浙江大学、武汉大学、电子科技大学等全国两百多所高校使用,获得老师和科研人员普遍称赞。

  FOTRIC科研热像仪,有3大系列,分别是280、220s、680系列。当有一个测试需求时,该怎么选型呢?今天,我们从三个方面来介绍。

  1、从使用方式来看

  热像仪的使用方式,分为手持、在线、以及二者相结合三种,FOTRIC科研热像仪均有型号能够满足。

  在具体选型时,如果测试需求是长期在线监测,无需移动热像仪,比如做老化测试,建议选择FOTRIC 680系列。它是专业级在线热像仪,实时传输保存每帧每个像素点温度数据,可以7*24小时长期监测。



  ▲FOTRIC 680系列

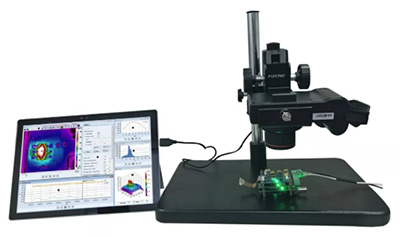

  如果测试需求是有时需长期在线,有时需手持检测,建议选择FOTRIC 220s系列。它是科研热像仪中的明星产品,能够灵活变换使用方式。也就是既可手持,也可连接电脑变身在线。这款热像仪主机自带电池,续航能力超过10小时,手持时满足全天不间断使用要求。在线使用时可外接电源,不用担心电量不足导致测试中断。



  ▲FOTRIC 220s系列

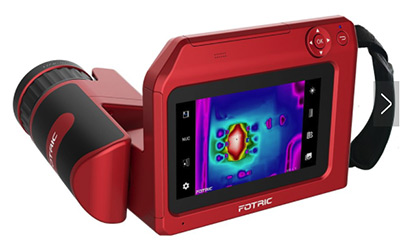

  满足既能手持检测、也能在线使用,也可以选择FOTRIC 280系列。它在手持使用时,舒适感更好,它拥有180°可旋转手自一体调焦热像镜头,双手握式设计,用户无需弯腰或弯手腕便可舒适地对目标进行检测。配备5.5英寸超高清OLED显示屏,全触摸屏设计,所有操作均可通过触屏完成,使得热像仪可以像智能手机一样操作便捷。



  ▲FOTRIC 280系列

  并且,FOTRIC 280系列拥有令人惊艳的成像画质,它内置了FOTRIC专利技术,包括“复合调色聚焦成像技术”、“高温差均衡成像技术”、“细节增强融合成像技术”,拍一张热像图,画面效果高清、细腻,更有利于分析。

  在录制温度视频时,如果对帧频要求高,建议选择FOTRIC 280,因为它本机录制时能达到12赫兹,连接电脑能达到30赫兹。而FOTRIC 220s本机录制是5赫兹,连接电脑是25赫兹。

  2、是否需配微距境

  研发用户的测试对象,有大有小,小到一定程度,比如0.5毫米×1.0毫米的芯片,就需要配微距境来检测,因为标准镜头看不见过小目标。

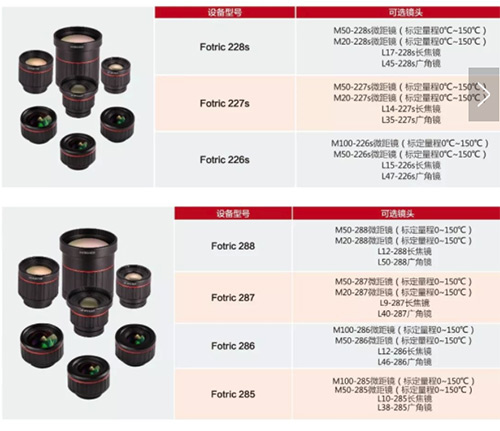

  微距境有100微米、50微米、20微米三种,根据检测目标的大小,可为FOTRIC科研热像仪中的高端型号选配不同微距境。

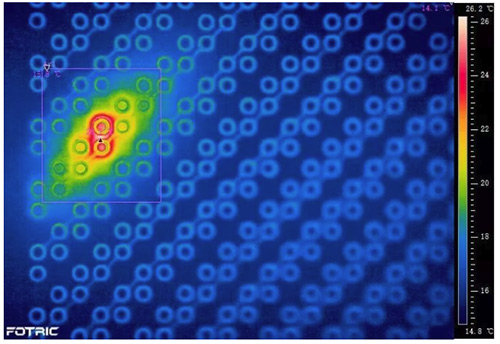

  举个例子,做8层万孔板检测,检测层与层之间是否击穿、短路。建议选择FOTRIC 228s或288配20微米微距境。为什么选228s或288来配呢,因为这两个型号是640*480红外像素,成像范围大,便于看全被测物。


▲万孔板检测


  3、是否需录温度视频

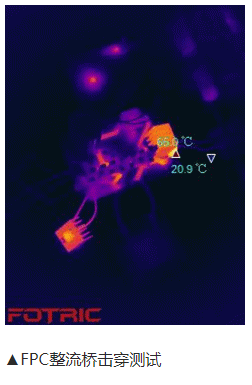

  做热像分析,单一热像图往往是不够的,而是需要掌握温度的变化过程,这就涉及到FOTRIC科研热像仪的一个重要功能——“全辐射热像视频流”。比如做FPC整流桥击穿测试,全辐射热像视频流可以捕捉整流桥被击穿的瞬间,这个瞬间时长仅有300毫秒左右,通过拍照是无法捕捉的。



  FOTRIC科研热像仪均支持全辐射热像视频流功能,通过连接电脑软件AnalyzIR,均可实现最大1TB的单个全辐射热像视频的录制。

  而且,FOTRIC科研热像仪还有一项显著优势,那就是均支持设置分区发射率,这点的好处是能够准确测温,根据被测物上的不同材质,设置不同发射率,才能得到最真实的温度值。

  以上,我们聊了FOTRIC科研热像仪如何选型,最后做个总结:在具体选型时,第一步,可以通过需要怎样的使用方式,手持、在线,还是二者相结合来初步选型。第二步,判断检测目标大小,决定是否需要配微距境。第三步,判断是否需录制温度视频,这项功能FOTRIC科研热像仪都具备,大家可以放心选择。
