检测变电设备缺陷,推荐使用FOTRIC 350系列热像仪

日期:2019-07-16 浏览次数:20
0

  变电设备例如变压器、电压互感器、电流互感器、隔离开关、断路器、避雷器、电容器、电抗器、总线、穿墙套管、绝缘子、线夹、母排等设备。

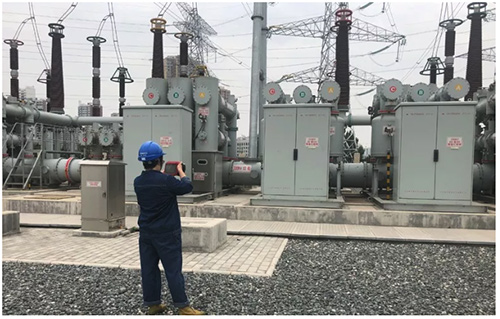

  这些设备长期裸露在野外,线路容易老化,同时设备因为电压、电流制热型缺陷,容易异常发热。使用热像仪查找缺陷,已被成熟应用,来看一组真实案例。

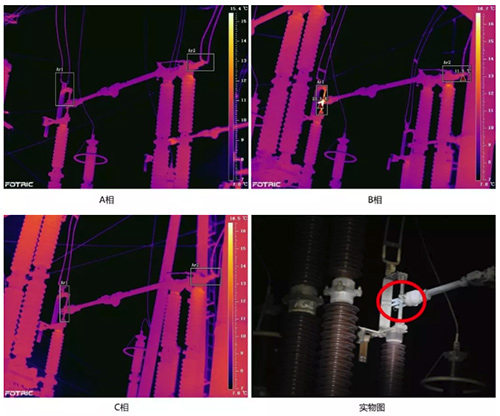

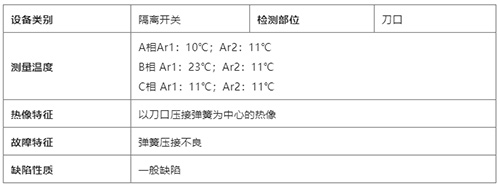

  “一般缺陷”案例

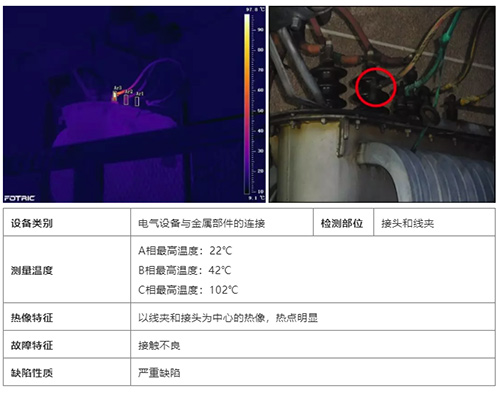

  “严重缺陷”案例

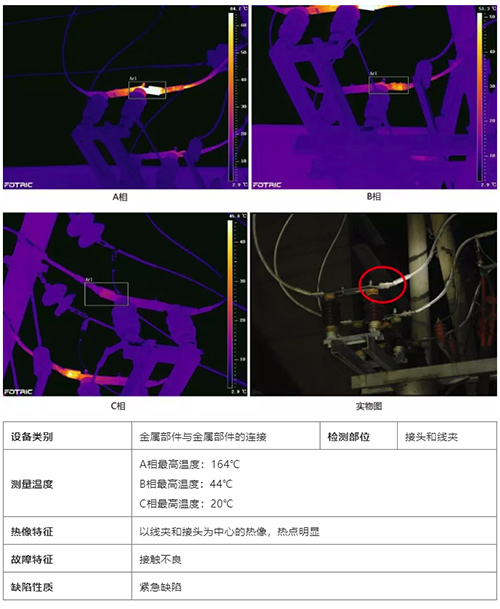

  “紧急缺陷”案例


  检测变电设备缺陷,推荐使用FOTRIC 350系列热像仪,为什么?

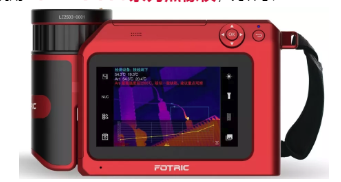

  1、变电设备检测点高处居多,FOTRIC 350系列热像仪,配置180°上下旋转镜头,观测目标更加方便,只需轻轻往上转动镜头,不用像传统的手持热像仪一直举高、抬头才能看到屏幕,避免长时间检测带来的颈部、手部酸痛。


  2、配置高清5.5寸OLED触摸屏,大屏幕上热像图的细节显示更清晰,且触摸屏响应非常灵敏,和使用智能手机一样简便。有些紧急的故障,工程师在现场就能在屏幕上添加多达48个点、线、框工具进行诊断分析。

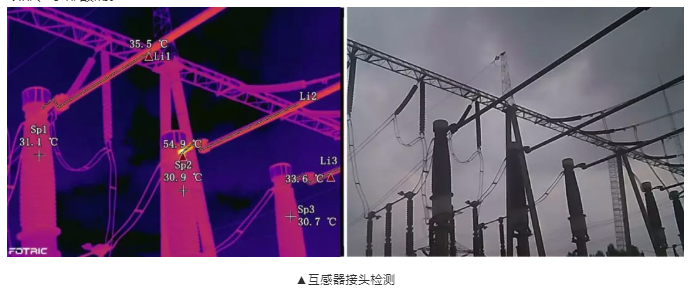

  3、分析变电设备热像仪,常需计算三相间的温度差值。使用FOTRIC 350系列的“相间温差计算功能”,在现场快捷计算出任意两个测量区域的温度差值,替代人工计算省时省心;对于同类设备可以采用相间温差计算方式进行横向比较,帮助工程师提高诊断的准确性。

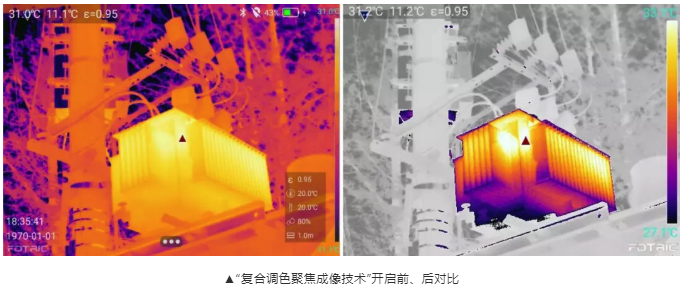

  4、户外检测时,遇见阳光等高温辐射干扰,拍出的热像图热梯度不明显,如下左图变压器。一般会采用手动调节温宽范围和电平的方式进行图像分析,不仅费时费力,且需要丰富的经验。


  右图拍摄时开启了FOTRIC 350系列热像仪的“复合调色聚焦成像技术”,瞬间,变压器热梯度增强显示,散热栅片细微温差明显,且非关注区域以灰白色调显示,降低视觉干扰,帮助工程师现场快速且正确的完成诊断分析。
