　　从事过电力行业的人都知道，这份工作当中的艰辛，尤其是那些身在一线的运维检修人员。不论严寒还是酷暑，哪里出现问题哪里就有他们的身影。

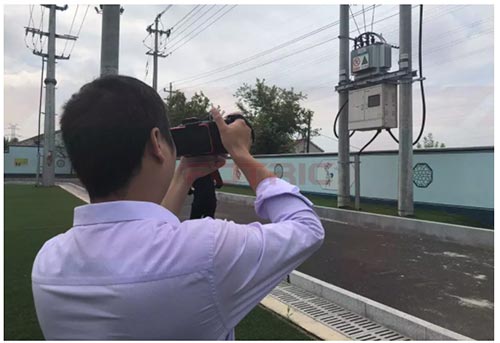

▲在配网上进行变压器红外巡检

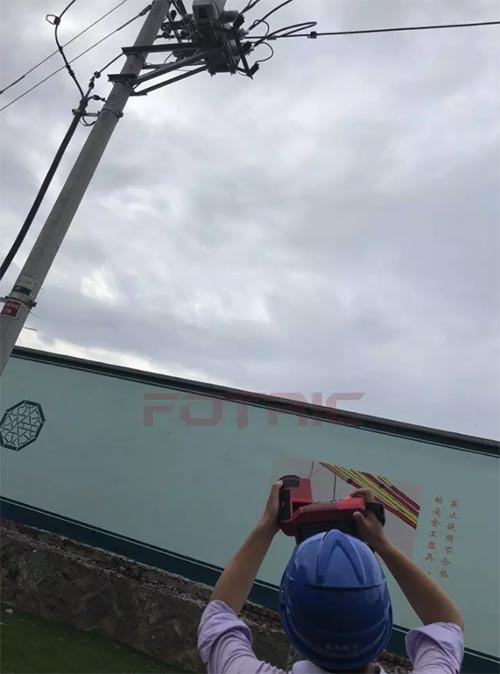

▲一线班组人员在现场对柱上断路器进行红外测温

　　俗话说“工欲善其事必先利其器”，有没有合适的运检工具，对一线人员来说十分重要，既影响着工作质量，也决定着他们能否早点从酷热的户外回到吹空调的室内。

　　我们来看一个真实的案例。某电力公司一线运维检修人员在变电站进行红外精确测温时，发现某组避雷器存在微小温差，如下图：

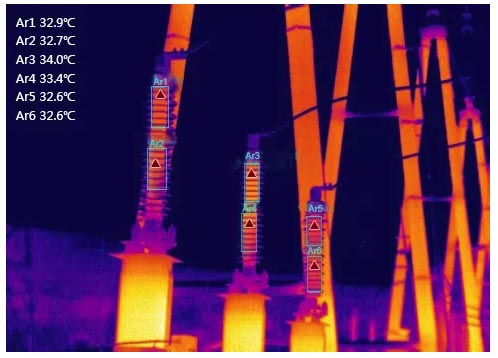

▲110kVⅡ段母线避雷器红外检测热像图

　　但是自己经验不足，实在不好判断，考虑到该组避雷器是母线避雷器，一般是拍好后回去分析，至少需要1天才能知道此设备有无缺陷。这一次，现场碰巧带了台外网电脑，更巧的是这台电脑里恰好装了该热像仪的分析软件，于是就把一起工作的所有人都叫在一起，现场把图片拷贝到电脑上，大家一起分析。

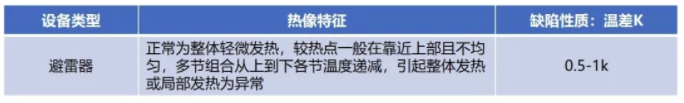

　　通过查阅《DL/T-664-2008带电设备红外诊断应用规范》等各种资料，找到电压致热型设备缺陷判断判据：

　　再从110kVⅡ段母线避雷器红外拍摄的热像图上得知：

　　A相温度Ar1为32.9℃，Ar2为32.7℃

　　B相温度Ar3为34.0℃，Ar4为33.4℃

　　C相温度Ar5为32.6℃，Ar6为32.6℃

　　参考点温度为28℃。

　　很后，经过温差对比，B相区域很高温Ar3与C相Ar5很高温温差为34.0-32.6=1.4K。很终判断，B相温差为1.4K，故判定110kVⅡ段母线避雷器B相为电压致热型危急缺陷。忙前忙后总共耗时1小时。

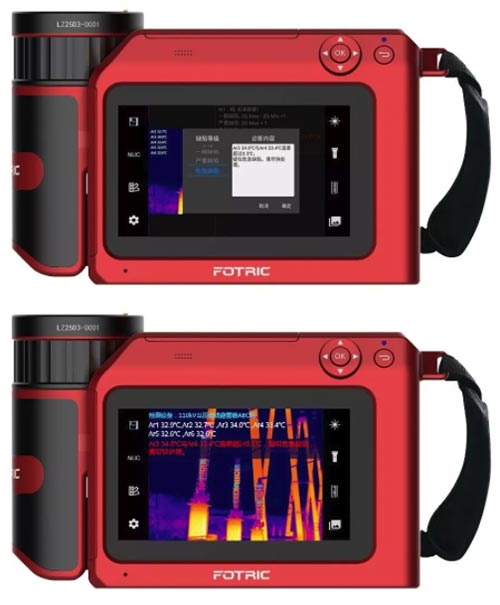

　　其实，若有一台“慧诊断”功能的FOTRIC 358X云热像，完全不必那么麻烦。与普通热像仪相比，FOTRIC云热像内置《DL/T-664-2008带电设备红外诊断应用规范》，可根据设备类型迅速调用对应的诊断规则，对设备进行智能诊断，并告知诊断结果，使得微小温差缺陷无处躲藏，充分暴露在现场工作人员的眼前，给缺陷的防治增加了一道保险。

　　我们发现，原来现场人员遇到电压致热型缺陷，需要反复调整色标，并且依靠工作人员足够的现场经验才可以发现并诊断，对于一些隐患很容易错过。

　　现在有了FOTRIC 358X云热像，现场不再需要人工查阅复杂的应用规范，对人员的技术要求也降低了，即便是经验不足的员工来进行红外检测，借助云热像的“慧诊断”功能，在现场也能判断微小温差缺陷。

　　并且，对于某些难以诊断的缺陷，从原先的1小时或1天才可以判断，到现在的云热像辅助判断，瞬间即刻得到结果。对于很多电压致热型设备，如电压互感器，高压套管，甚至绝缘子等设备，都可以起到很好的辅助判断作用。

　　FOTRIC热像仪，品质有保障

　　FOTRIC 358X云热像，由全球资深热像品牌FOTRIC推出。FOTRIC作为热像仪、云热像、热像系统的生产厂家，专注热像产品研发十余年， 服务全球客户，中国总部位于上海，美国总部位于达拉斯（Dallas），同时在北京、无锡、南京、济南、西安设有办事处，在欧洲、韩国、新加坡、澳大利亚、台湾等十多个国家和地区设有分销商。


　　在国内电力行业，FOTRIC热像仪已被国网江苏省公司、国网江西省公司、国网山东省公司、国网蒙东电力、国网宁夏省公司、国网山西省公司、国网安徽省公司、国网四川省公司等采购使用。
