用它“看见”热,电子热缺陷不再难找

日期:2018-09-06 浏览次数:63
0
红外热像仪是一种非接触的测温仪器,通过对物体表面的热(温度)分布成像与分析,能够快速发现物体的热缺陷。在电子和半导体行业的温度分布、散热效果分析、功耗设计和研究、PCB布局优化、维修检测等方面,红外热像仪会显著提高工程们的效能:

►“看见”热,比经验和直觉耗时更少,定位更准确;

 ► 非接触,不用担心触电风险;

 ► 不用布线,不用涂胶,也不用担心高温熔化热电偶粘胶;

 ►“看”小物体的热成为可能;

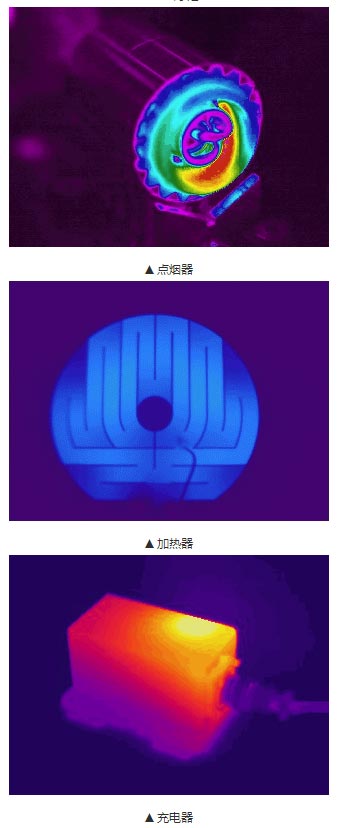

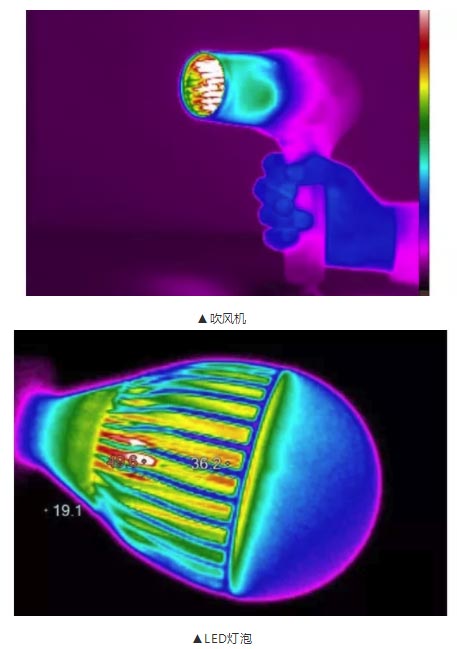

01电子产品热评估

好的产品应该至少满足2点:1.满足法规和标准要求;2.用户体验好。

法规和标准会对电子产品的极限温升做出规定,这是保护消费者人身和社会公共安全。

体验是在功能之外给客户带来的舒适性与愉悦感提升,比如A和B两个配置相似的手机,同时“吃鸡”,A手机运行20分钟后散热没做好,处理器开始降频卡顿,而B手机一直流畅,自然B手机体验更好。

红外热像仪的“火眼精金”,在极限温升实验中弥补热电偶等温度检测手段不足,发现漏网的“异常热点之鱼”。同时,红外热像仪可以将难以文字描述、也难以理解的温度主观感受具象化,研发人员按图索骥,改进无疑更有效率。

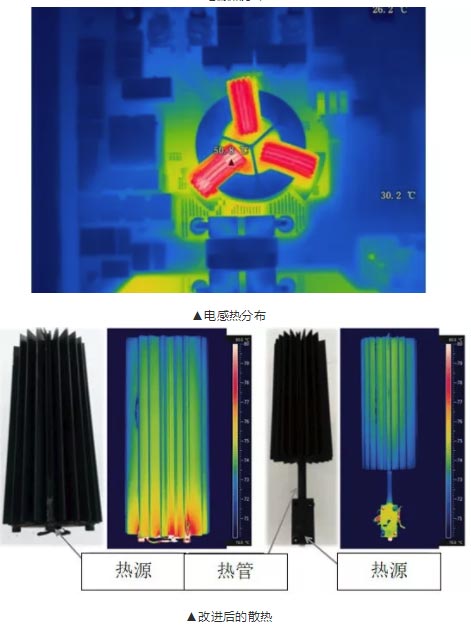

02散热分析

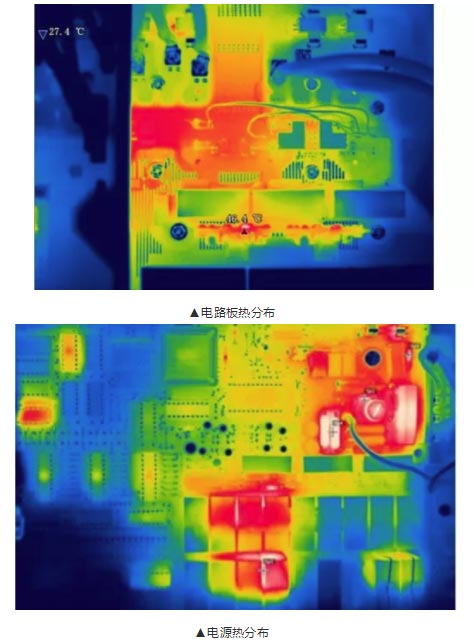

热管理工程师如果能“看见”热,无疑有助于更好的散热分析,制定更好的散热方案。


03故障维修

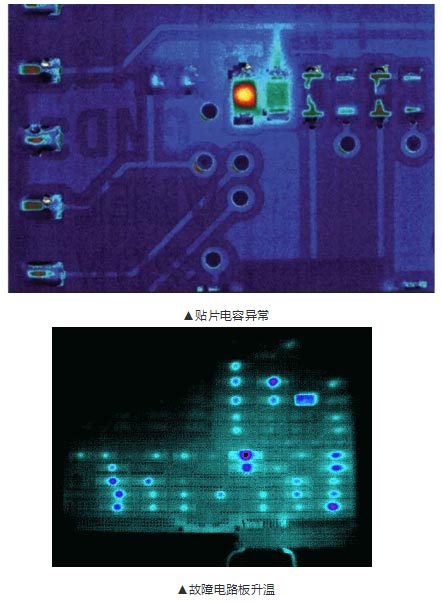

PCB板上元件众多,如果有短路、击穿、焊接不良等故障,排查和定位需要丰富的经验,同时耗时较多。借助红外热像仪,维修人员可以将故障电路板的热像图和正常热像图比对,定位温度异常的元器件,再有针对性的测试,可显著提高工作效率。

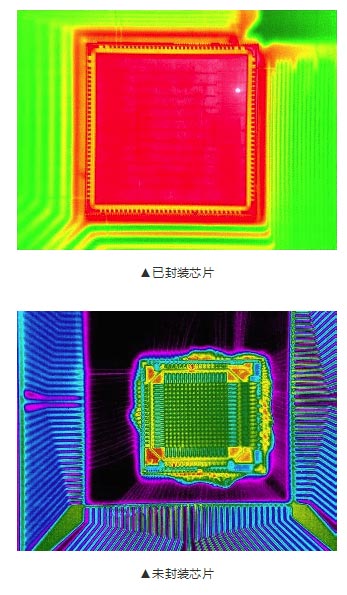

04芯片失效分析

温度过高会导致芯片内部的晶体管P-N不能正常通断,导致芯片失效。使用红外热像仪检测芯片封装表层的温度,可以计算出内部的大致温度。也可以将芯片的封装层磨掉,使用红外热像仪直接检测晶圆、金线、连接点等温度。

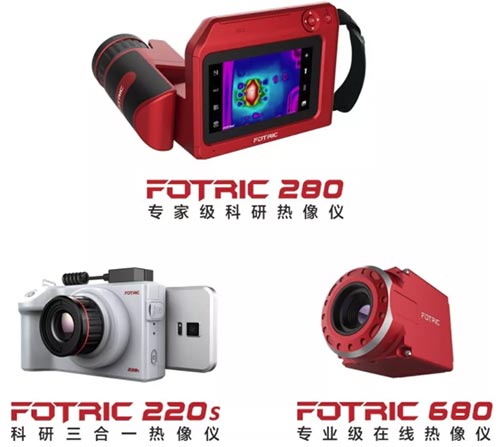

FOTRIC作为热像仪、云热像、热像系统的生产厂家,为研发人员提供创新的研发热像产品,提高散热设计工作效率,助力企业开发有市场竞争力的产品。FOTRIC科研系列热像仪已被北京大学、清华大学、复旦大学、浙江大学、武汉大学、电子科技大学等全国二百多所高校使用,获得老师和科研人员普遍赞誉,值得信赖。
►既可便携使用,也可通过全辐射视频掌握热扩散路径和温升曲线;

►旁路电源设计,支持1TB单个视频文件深度存储,外接电源后可超长时间不间断进行数据采集;

►支持20μm分辨能力,可检查细小对象的温度

►支持分区域发射率设定,为同一画面中的不同被测材料设置不同发射率,测温更精准;

►支持温度阈值、时间、持续时长等触发,实现自动数据采集,提升工作效率;

►功能强大的专业分析软件,实现二维、三维、时域、温差等全方位分析。
