热像仪准确测温,离不开它!

日期:2018-08-06 浏览次数:126
0
      热像仪有两大核心功能:测温、成像。想要准确测温,就不得不提到一个关键词——发射率。这是为什么?又如何准确设定发射率呢?

      热像仪被动接收物体发出的不可见红外辐射,转变为可见的热像图,图上不同颜色代表着不同温度。而接收到的红外辐射,包括被测物体本身发射、反射、以及透射,但只有发射的辐射才能了解物体的温度情况。

01、发射率是什么?

      发射率是不同物体发射红外辐射的能力,设置准确的发射率值有助于准确测温。它是一个系数,为0~1之间。数字越大发射率越高,红外辐射能力越强。黑体是发射率为1的理想物体,只有发射辐射,没有反射。
      物体的发射率与物体的材质、表面结构、温度等有关。一般电绝缘、热绝缘的材料如木材、橡胶等发射率都比较高;金属发射率比较低。表面抛光处理会降低发射率;磨砂处理会增高发射率。

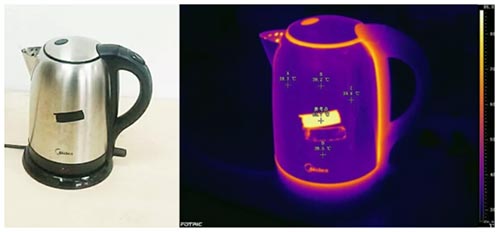

       举个例子,装有热水的不锈钢水壶,因不锈钢的发射率低,在热像仪未设置发射率值的情况下,测出ABC三处温度均在39℃左右,显然不准确。而贴有黑体胶带的参考点处,温度达到83.7℃,是准确测温。那么,除了贴黑体胶带,还有哪些办法能达到准确测温呢?


02、哪些方法,有助于准确测温?


根据被测物体本身的发射率不同,有以下几种方法:

1、直接测量

►适用场合:被测位置发射率较高(大于0.6)的物体。

►操作方式:对于发射率大于0.6的物体,可以对照《发射率数值表》,调整热像仪的发射率与该材质的发射率数值相等。

2、间接测量

►适用场合:被测发射率较低,但物体有部分发射率较高,并且与需要测量的地方温度相同。

►操作方式:可以直接测量发射率较高部位。具体操作与方法一相同。

3、表面粘贴绝缘胶带

►适用场合:发射率较低,被测目标相对比较大,温度较低(小于100℃),要求测试后不改变原目标表面状况的场合,例如金属表面。

►操作方式:贴绝缘胶布(3M电工胶带)。当绝缘胶布与被测物体温度一致时,将热像仪发射率设定为0.95进行测量。

4、表面涂漆

►适用场合:可适用于发射率较低,温度较高的目标,也适用于目标尺寸较小的情况。例如管道、不规则散热片等

►操作方式:使用黑体漆或油漆喷涂物体表面。当干燥并且与被测物体温度一致时,将热像仪发射率设定为0.9,测量涂漆区域温度。


03、怎么快速得知物体发射率?

发射率除了查表外,有时还需要自己测量,因为有很多物质无法查表确认,或发射率表中给的也是范围,如氧化铜,氧化成度不同,发射率也不同,这时就需要我们直接测量物体的发射率。

分享一种简单实用的方式:

1、在被测物体表面粘贴一块3M绝缘胶带,绝缘胶带的发射率我们知道是0.95;

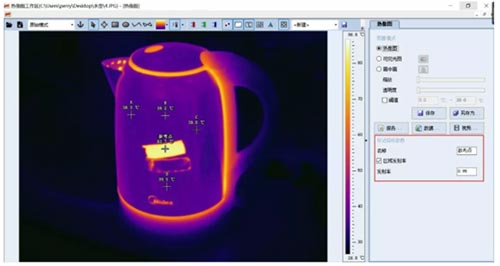

2、当绝缘胶带与被测物体温度平衡后,将发射率设置为0.95,测量绝缘胶带处温度,如参考点83.7℃;

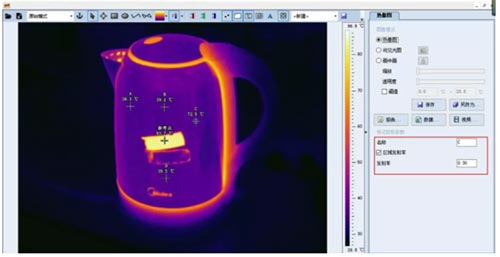

3、选取临近参考点的C点,通过调整发射率数值,使C点温度接近参考点。当发射率设置0.2时,C点温度91.7℃,高于参考点;设置0.3时,C点温度72.5℃,又低于参考点。所以可在0.2和0.3之间尝试。

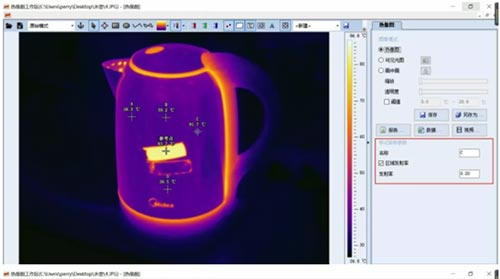

4、经过多次尝试,最终发现当C点发射率设置为0.24时,C点温度82.5℃,与参考点很接近,所以下次再测量与本次测量物体相同材质时,就可以直接使用0.24的发射率了。

在很多场景中,热像画面里包含了多种材质的被测物体,如果需要对比或同时准确测量,就需要如FOTRIC热像仪这样支持分区发射率功能的热像仪,可以让我们对个测量区域分别设置发射率,保证测温精度。如FOTRIC科研热像仪,每款型号都支持设置分区发射率。
