红外热像仪在热风炉拱顶温度测量中的应用
采用传统方法测量热风炉拱顶温度,采用铂佬-铂热电偶或双铂铭热电偶。因为热电偶长时间工作在高温区域。
由于温度在1200℃-1300℃之间,导致热电偶的使用寿命很短,一般两季左右即需更换,成本高,维修量大,同时,由于顶燃式热风炉容易在热电偶周围形成涡流,极易损坏热电偶。所以决定在3#热风炉中使用红外线温度计代替热电偶测量。
红外线温度计的应用
红外线温度计的特点是非接触式测量,即通过测量探针测量被测物体的红外线辐射来确定物体的温度。因此,要求温度测量探针对被测物体,距离宜近,以免外界干扰,测量装置应垂直安装在热风炉拱顶。
1)在热风炉拱上开一个测温孔,将法兰连接管焊接到炉上,与孔中心对齐垂直,将探头保护装置与法兰连接密封,并安装等径球阀。
2)安装隔离片前,必须清除炉内水蒸气和管内杂质,然后放入垫片,放入高温隔离片,然后将加热圈放在隔离片上(加热圈应紧贴镜片,中间不得加垫片),加热圈应放置1-2个垫片,最后用专用扳手紧固。
3)打开球阀,检查镜头是否漏气。如果漏气,用扳手固定,直到没有漏气。此时,测温探头可以安装在装置中,探头的中小黑方块可以瞄准炉内测温点中心的室温应大于70oc)。
4)该温度测量系统具有与二次单表连接的信号电缆。加热圈的电源线由用户准备。5)调整结束后,在装置探针后部安装防尘罩和防雨罩,安装结束。
5)调试结束后,在装置探针后部安装防尘罩和防雨罩,安装结束。
有几个问题需要注意。
1)在测温探头前安装隔离片后,由于隔离片上下温差的存在,隔离片经常出现水滴或水雾,以提高测量精度。必须用加热圈去除水雾。加热圈的电流一般为650mA900m4,大小可以通过电源箱内的开关来调节。
红外线温度计测量热风炉顶温度,与热电偶相比,维修工作量大大降低,但不能免于维修,使用一段时间后,隔离片上粘有炉内灰尘等,透明度降低,影响测温精度,应清洗隔离片。与此同时,随着季节环境的变化,调节加热圈的电流。三、为确保精确测量,正确瞄准是关键步骤,必须使探头中的小黑方块位于视场中心。
4)红外线温度计的范围为700℃-1600℃。热风炉烘烤时,温度低于700℃。需要根据烘烤曲线人工控制,记录升温曲线,此时可以用热电偶进行测量。取下法兰连接处的温度测量装置后,可以安装热电偶,烘烤结束后,红外线温度测量仪投入使用。
系统特性。
非接触式测量,易于维护;温度测量精度高,精度达到0.5%;二次表采用单片式微机结构,输出4mA-2OmADC标准信号接入计算机控制系统,实现自动调节和控制;使用寿命长,无故障工作时间MTB≥5000h,使用寿命超过10年。
结束语。
红外线温度计在我公司热风炉拱顶温度测量中应用较为成功,三高炉热风炉上使用的三台温度测量仪稳定运行一年多。它的温度测量数据更加准确,响应速度更快。与此同时,也降低了成本,实践证明,该系统在测量精度、综合效益、维护等方面基本满足了用户的需求。
讲完热的我们再来提冷。
红外线温度计在暖通和制冷行业的应用
在HVAC/R(供暖、通风、空调、制冷)行业,红外线温度计是设置和维护人员最有力的助手,在HVAC的设置和维护中,他们使用红外线温度计主要测量以下项目
1. 测量加热/冷冻水管道保温层的温度;
2.测试保温回水管;
3.测试慰容断路器和母线接头;
4.测试电气接头;
5.测试轴承;
6.检查液体循环加热或冷却应用;
7.测试水加热器的保温;
8.测量栏杆、田风口或散流器的排放温度;
9.检查固定书流器或配有毛细管的蒸发器上的过热情况;检查配有膨胀阀的蒸发器的空气:空气系统中的过冷情况。

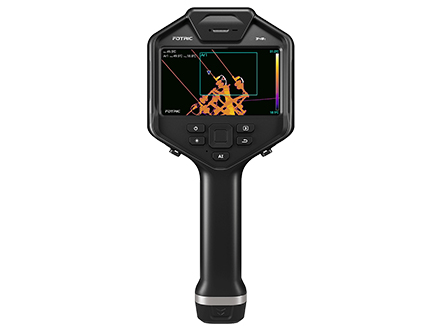

》》本公司销售各类型号的FOTRIC红外热像仪,需要采购红外热像仪,咨询FOTRIC红外热像仪报价,欢迎联系我们。此外,需要维修红外热像仪的伙伴,欢迎来电咨询,电话:400-8614-366。
