红外热像仪在电力设备上的应用
电力设备的故障有多种多样、但大多数都伴有发热的现象。在电力行业很早就将红外热像仪运用于设备的安全检修上、通过其对电气设备和线路的热缺陷进行探测
采用红外热像仪技术可开展以下电力设备状态检查与故障诊断工作
1.变压器
变压器箱体异常过热、涡流过热、高、低压套管上、下两端连接不良以及充油套管缺油(低油位)缺陷
2.避雷器
各类避雷器内中心受潮缺陷、内中心原件老化或非常线性特性异变缺陷
3.电容器
各类电容器过热、耦合电容器油绝缘不良和缺油(低油位)缺陷
4.断路线
接触不良引发的导流体过热故障、绝缘瓷套内部受潮、动静触头接触不良、缺油、中间触头接不良和静触头基座接触良

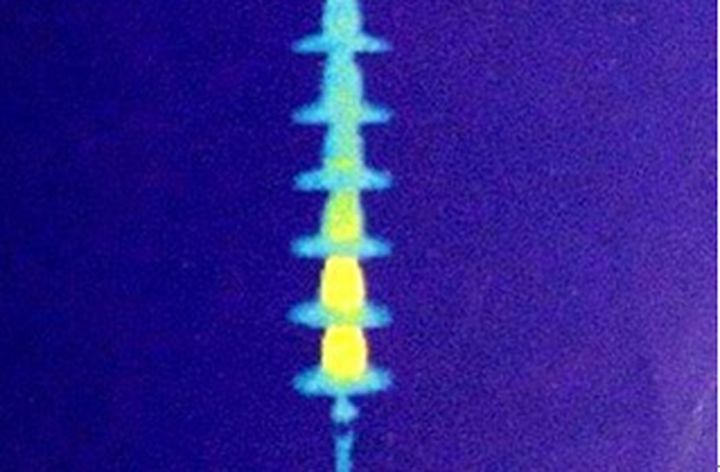

5.绝缘子串
瓷质不良、污积、低值和零值造成绝缘子出现的故障。绝缘子串的红外检测
6.互感器
绝缘故障、线圈和铁心故障、内连接故障和缺油
7.发电机
绝缘故障、线圈和铁心故障、内连接故障和缺油
8.电力电缆和导线
电缆头三相出线接头接触不良引起的导流过热故障、内部接头接触不良引起的导流过热故障、电缆头局部绝缘故障、导致绝缘故障
9.隔离开关
瓷柱表面污积、瓷柱裂缝、绝缘图劣化和隔离接触不良。
10.高压输电导线和压接线。
主要接触不良
